Ограждение котлованов

Строительство глубоких котлованов всегда считалось одной из наиболее сложных задач подземного строительства. В последнее время актуальность задачи растет в связи с ежегодно растущим спросом на подземные многоуровневые парковки, расположенные под жилыми и торговыми комплексами.

Строительство котлованов в условиях чрезвычайно плотной городской застройки имеет свои особенности. В первую очередь это касается невозможности устройства ограждений котлованов с помощью забивки свай или шпунта из-за негативного воздействия на окружающие здания. При устройстве котлованов в черте города необходимо учитывать его влияние на окружающую застройку, инженерные коммуникации и метро. Рассмотрим основные типы ограждающих конструкций применяемых для крепления бортов котлованов.

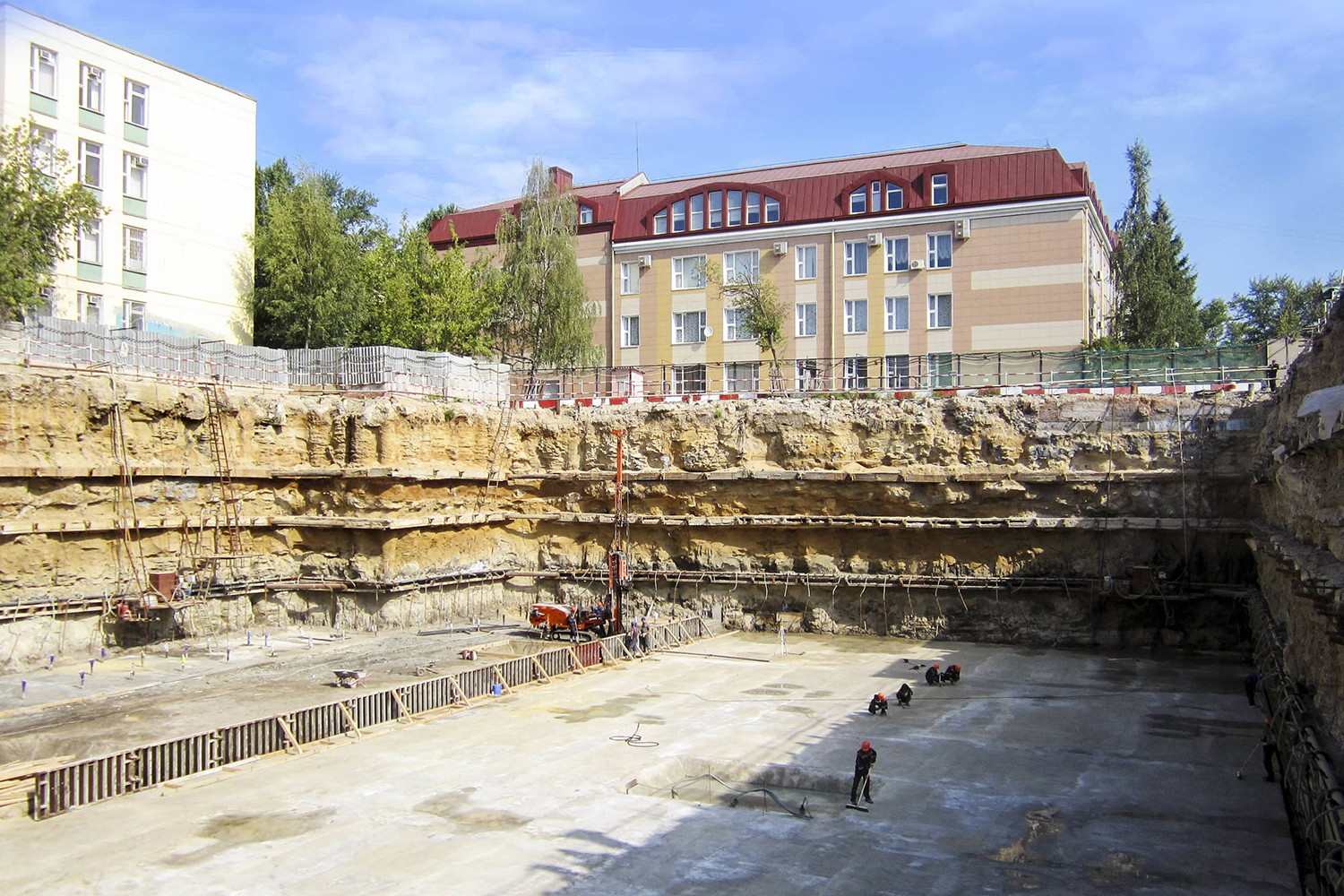

Для котлованов глубиной до 10-15 м наиболее эффективно выполнять ограждения котлованов из грунтоцементных свай по технологии струйной цементации грунтов.

Для восприятия изгибающих моментов сваи армируются металлическими трубами или двутаврами.

В плане ограждающая конструкция может быть выполнена различной конфигурации: один ряд касательных или отдельно стоящих свай, в шахматном порядке, два ряда для большей надежности, в виде гравитационной стены.

Возможен комбинированный вариант устройства ограждения котлована из буронабивных и грунтоцементных свай. Всю боковую нагрузку от грунта воспринимают буронабивные сваи, а грунтоцементные сваи выполняются между буронабивными сваями и исполняют роль противофильтрационной завесы.

Для крепления бортов котлованов применяются грунтовые анкера.

Преимущества ограждения котлована из jet-колонн:

  • при устройстве котлована в обводненных грунтах ограждение из грунтоцементных колонн выполняется также функцию противофильтрационной завесы и защищает от поступления воды в котлован;
  • высокая производительность (до 150 п.м. в смену);
  • отсутствие ударные и вибрационные воздействия на окружающую застройку);
  • возможность выполнять сваи ограждения котлована в стесненных условиях, например, на расстоянии 300 мм от стены здания, а также под консольными частями зданий при помощи малогабаритных буровых установок;
  • устройство грунтоцементных свай различного диаметра от 600 до 3000 мм.
