Анкерное крепление

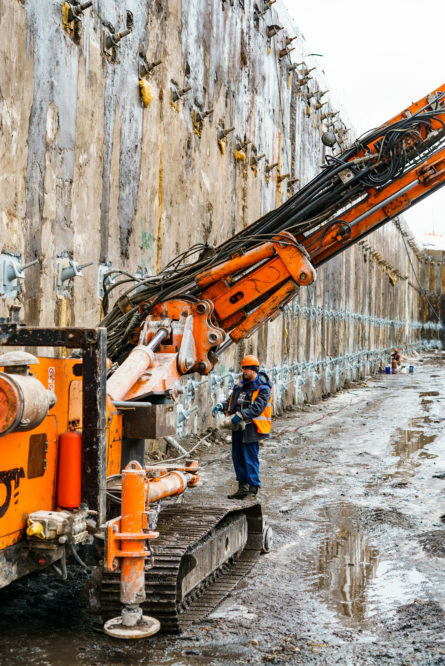

СК "ИнжПроектСтрой" имеет широкий опыт устройства прядевых, арматурно-стержневых и фиберглассовых анкеров. Однако, последнее время наиболее востребованной является технология самозабуриваемых винтовых анкеров Атлант.

Сущность технологии устройства анкерных свай Атлант заключается в совмещении операций бурения и цементации. Бурение выполняется штангами Атлант, которые по окончании бурения остаются в анкере в качестве армирующего элемента.

Штанги имеют винтовую поверхность и соединяются между собой при помощи муфт. Диаметр корня для анкеров Атлант зависит от диаметра буровой коронки и может составлять до 200 мм.

Анкерные сваи Атлант, выполненные с использованием струйной цементации при давлении 20 МПа, получили название AtlantJET. Для реализации струйной цементации буровую головку оснащают форсунками, а в муфтовое соединение устанавливают дополнительные уплотняющие элементы.

Технология AtlantJET позволяет значительно увеличить диаметр корня анкера (сваи). В зависимости от типа грунта, диаметр составляет 400-700 мм.

Технические характеристики анкерных штанг Атлант

Тип штанги Внешний диаметр, мм Внутренний диаметр, мм Предел текучести, МПа Несущая способность, кН Нагрузка на разрыв, кН
30×8 30 14 470 260 326
42×8 42 26 550 470 590
42×10 42 22 550 553 694
57×6 57 45 600 576 759
57×8 57 41 590 727 973
57×10 57 37 580 856 1166
73×9 73 55 580 1050 1430
73×11 73 51 600 1285 1692
73×13 73 47 590 1445 1935
103×13 103 78 565 1800 2270
103×26 103 51 470 2670 3660

Преимущества анкеров «Атлант»:

  • Высокая несущая способность по грунту и материалу;
  • Высокая производительность (100-200 п.м. анкерных свай в смену);
  • Возможность устройства анкерных свай в обводненных грунтах без обсадных труб;
  • Не требуется предварительное натяжение грунтов.
Винтовые анкерные штанги Атлант и комплектующие элементы к ним производятся в России на заводе Анкерные системы. Постоянное наличие на складе обеспечивает минимальные сроки поставки на объект.

Струйная цементация грунтов

Малинин А.Г.

Монография посвящена технологии струйной цементации грунтов (jet-grouting). В книге описана сущность технологии, дан обзор современных достижений, составленный на основе зарубежных и отечественных источников. В первой части представлены результаты теоретических исследований автора, а во второй – практический опыт по применению технологии на строительных объектах.

Книга может быть полезна руководителям и специалистам проектных и строительных организаций, а также студентам строительных университетов для более широкого использования технологии струйной цементации грунтов.
